Einzelheiten zum Produkt
Herkunftsort: China
Markenname: AFK
Zertifizierung: CE
Modellnummer: BV
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Preis: Negotiable
Verpackung Informationen: Expotrt-Verpackung
Lieferzeit: 1week
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000pc
Material: |
Edelstahl, SS304 |
Struktur: |
Ball |
Druck: |
Hochdruck |
Energie: |
Hydraulisch |
Medien: |
Wasser, Gas, Öl |
Anwendung: |
General |
Größe: |
1" |
Ventilart: |
Weise 2 |
Material: |
Edelstahl, SS304 |
Struktur: |
Ball |
Druck: |
Hochdruck |
Energie: |
Hydraulisch |
Medien: |
Wasser, Gas, Öl |
Anwendung: |
General |
Größe: |
1" |
Ventilart: |
Weise 2 |

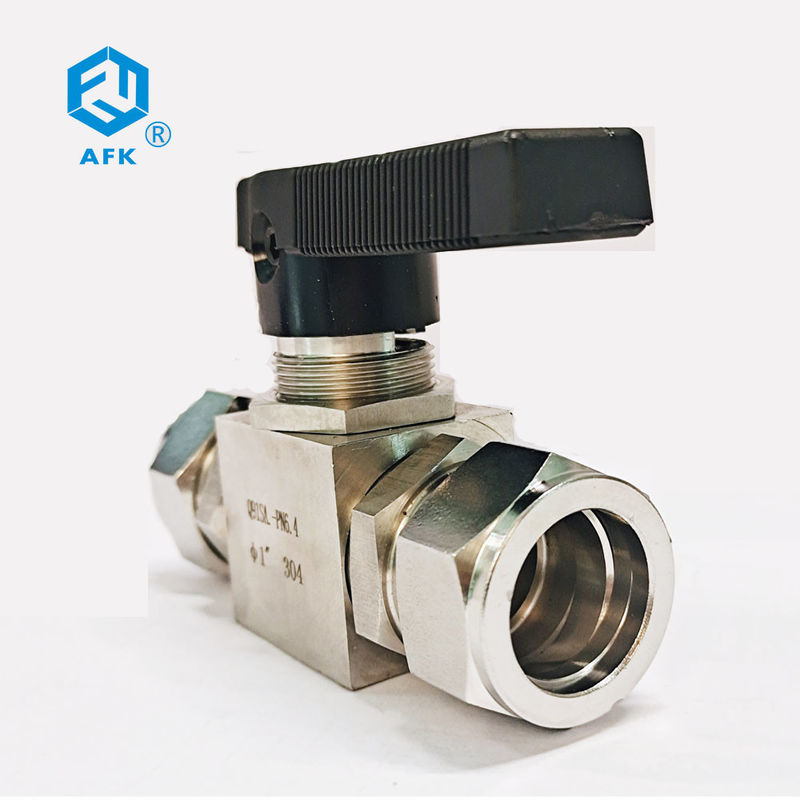

Eigenschaften des Kugelventils
AN/AUS-Service-Kugelventil mit dem Muster mit 2 Möglichkeiten
Ablenkerservice-Kugelventil mit dem Muster mit 3 Möglichkeiten
Körpermaterial im Edelstahl SS316/316L
Maximum erlaubte Funktionsdruck: 50kg, 3000psig, 6000psig und 10000psig
Mit Viton-O-Ring
Fabrik 100% prüfte
Seat-Material-Eigenschaften
PTFE
Allgemeines Sitzmaterial benutzt in vielen Kugelventilen. Passend für fast alle Anwendungen.
| Art | Anschl. /Size | Öffnung |
Maße (Millimeter)
|
|||||||||
| Einlass/Ausgang | Millimeter | In. | B | C | D | E | F | Platten-Loch-Größe | Max Panel Thickness | |||
|
AFK-ROHRSTUTZEN
|
Bruchstückweise | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2“ | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Metrisch | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| AUSSENGEWINDE | Bruchstückweise | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,4 | 29,2 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2“ | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| AUSSENGEWINDE | Bruchstückweise | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,0 | 40,0 | 12,0 | 75 | 45 | 15,8 | 7,0 | ||
| 1/2“ | 10,0 | 0,39 | 64,0 | 32,0 | 42,3 | 43,5 | 75 | 45 | 15,8 | 6,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
