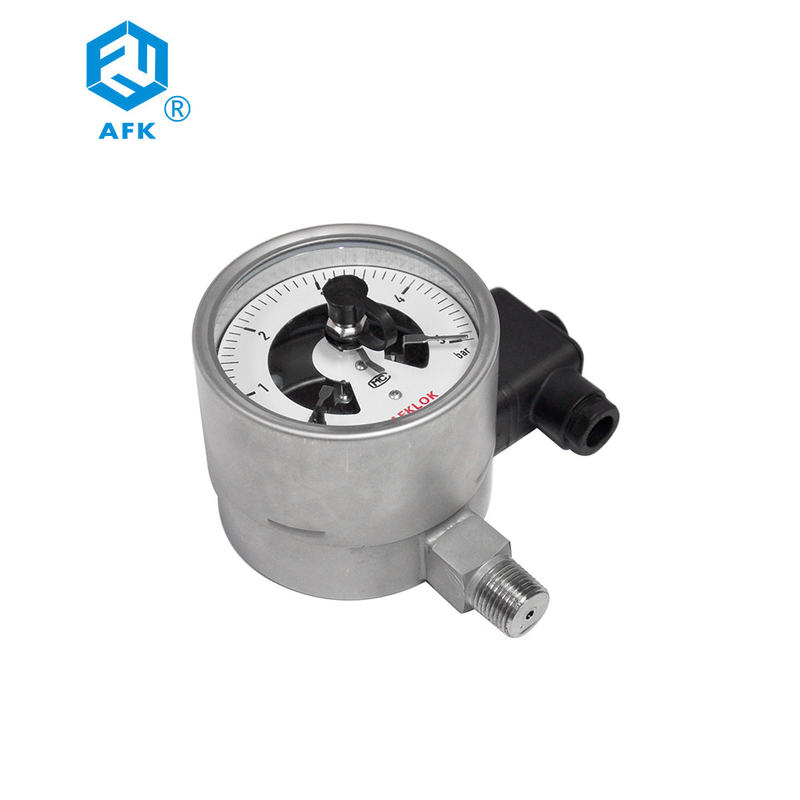

AFK 5bar elektrische männliche Verbindung des Kontakt-Manometer-Edelstahl-304 100mm
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMaterial | Edelstahl 304 | Verbindung | Mann |
---|---|---|---|
Farbe | Splitter/Gelbes | Garantie | 1-jährig |
Druck | 5bar | ||
Markieren | elektrisches Manometer des Kontakt-5bar,hosman Verbindungsstück elektrisches Kontakt-Manometer,Elektrisches Manometer des Kontaktes SS304 |
Kontakt-Manometer-Hersteller des AFK-Edelstahl-304 100mm Druck-0-5bar elektrischer
Zusammensetzung des Instrumentes
Das Instrument wird aus Messverfahren, Skalensystem, magnetischem Hilfskontaktgerät, Oberteil, Justierkörper und Anschlusskasten verfasst (Steckerbasis).
Funktionsprinzip des Instrumentes
Basiert auf dem Frühling im Maßsystem, unter dem Druck des gemessenen Mediums, wird das Ende des Frühlingsrohrs gejagt, um entsprechende Frühlingsdeformationsverschiebung zu produzieren. Mithilfe der Zugstange wird es durch den Ganggetriebemechanismus übertragen und verstärkt, und der Messwert wird auf der Skala eins nach dem anderen durch das Anzeichen auf dem örtlich festgelegten Gang angezeigt (zusammen mit dem Kontakt). Gleichzeitig wenn er mit dem Kontakt (obere oder unterere Grenze) auf dem gesetzten Zeiger (dynamisches Brechen oder dynamisches Schließen) in Verbindung tritt, kann der Stromkreis im Kontrollsystem getrennt werden oder angeschlossen werden, um den Zweck der Steuerung und des Sendens der Signalwarnung zu erzielen.
Produkt-Beschreibung
Installationsform | Rostfestes Modell des Edelstahls | Stoßsicheres Modell des Edelstahls | Spezifikationen |
Direkte radialinstallation | YTX-100BF | YTNX-100BF | -0.1~250Mpa |
YTX-150BF | YNTX-150BF | ||
Axiale direkte Installation | YTX-100BFZ | YTNX-100BFZ | -0.1~250Mpa |
YTX-150BFZ | YTNX-150BFZ | ||
Axiale Einbettung | YTX-100BFZT | YTNX-100BFZT | -0.1~250Mpa |
YTX-150BFZT | YTNX-150BFZT | ||
Die Streckenspezifikationen sind, wie folgt: (Einheit: MPa) Druckvakuum: -0.1~0/-0.1~0.06/-0.1~0.15/-0.1~0.3/-0.1~0.5/-0.1~0.9/-0.1~1.5/-0.1~2.4/-0.1~3.9MPa Druck: 0~0.1/0~0.16/0~0.25/0~0.4/0~0.6/0~1/0~1.6/0~2.5/0~4/0~6/0~10/0~16/0~25/0~40/0~60/0~100/0~160/0~250MPa |
Spezifikation
Das elektrische Kontaktmanometer wird normalerweise zusammen mit den entsprechenden elektrischen Geräten benutzt (wie Relais und Kontaktgeber). Wenn der Druck den Sollwert erreicht, nah schließen der Kontakt und die elektronische Schaltung, um den Zweck der Steuerung und des Signalisierens zu erzielen.
Vorbildlich/Größe | B (Millimeter) | D (Millimeter) | tun Sie (Millimeter) | d1 (Millimeter) | d (Millimeter) | |
Mit Klemmring | Nenndurchmesser 100mm | 140 | 132 | 114 | 100 | M20X1.5 oder andere Spezifikationen |
Nenndurchmesser 150mm | 150 | 178 | 166 | 149 |
Vorbildlich/Größe | (Millimeter) | B (Millimeter) | C (Millimeter) | D (Millimeter) | d (Millimeter) | |
Ohne Klemmring | Nenndurchmesser 100mm | 141 | 82 | 100 | 101 | M20X1.5 oder andere Spezifikationen |
Nenndurchmesser 160mm | 200 | 120 | 98 | 160 |
Spezifikation und Material | |
Exekutivstandard | JB/T9273-1997 |
Messbereich | minimales 0.1Mpa minimales vacuum-0.1-0Mpa |
maximales Druckvakuum -0.1+3.9Mpa maximum250Mpa | |
Anzeichengenauigkeit | φ100/150mm, 1,6%. Rumpfstation (1,0%. Rumpfstation optional) |
Einstellung von Genauigkeit | 4,0%. Rumpfstation |
Zahl von Kontakten | 1 oder 2 |
Funktionsspannung | 380V. Wechselstrom oder 220V .DC |
Maximaler Strom | 1A |
Höchstleistung | 30VA |
Temperatureffekt | Wenn der Satzballfehler nicht mehr als 20 ± 5 ℃ ändert, weicht die Service-Temperatur durch ℃ 0,6%/10 ab |
Grad Schutz | IP65 IP67 |
Instrumentglas | Normalglas-Sicherheitsglas |
Kontaktmaterial | Silberne Nickellegierung |
Shell-Material | 304.SS |
Nassgemachtes Material | 304.SS/316.SS optional |
Bewegungsmaterial | 304.SS |
Elektrisches Verbindungsstück | Standard-hosman Verbindungsstück |
Verbindungsgröße | M20X1.5 oder auf Anfrage |
Elektrische Schnittstelle | M20X1.5 |
Vorkehrungen für Gebrauch des Manometers
1. Das Instrument muss vertikal installiert sein. Während der Installation sollte es mit einem 17mm Schlüssel festgezogen werden. Der Fall sollte nicht gezwungen werden, um sich zu verdrehen. Zusammenstoß sollte während des Transportes vermieden werden. 2. Das Instrument sollte an der umgebenden Temperatur von - ℃ 40-70 benutzt werden. 3. Die Schwingungsfrequenz im Arbeitsbereich ist weniger als 25Hz, und der Umfang ist nicht mehr als 1mm. 4. Während des Gebrauches wegen der hohen umgebenden Temperatur, geht der angezeigte Wert des Instrumentes nicht bis null zurück, oder der angezeigte Wert übersteigt den Unterschied, der versiegelnde Bananenstecker auf dem oberen Teil des Falles kann abgeschnitten werden, um den inneren Hohlraum des Instrumentes mit der Atmosphäre anzuschließen. 5. Der Einsatzbereich des Instrumentes ist zwischen 1/3 und 2/3 der oberen Grenze. 6. wird Isolierungsgerät addiert, wenn man ätzendes Medium, mögliches Kristallisationsmedium und Medium mit Hochviskositäts misst. 7. Das Instrument wird häufig überprüft (mindestens einmal alle drei Monate). Wenn irgendeine Störung gefunden wird, wird sie in der Zeit repariert. 8. Wenn das Instrument ungültiges oder schädigendes wegen der schlechten Produktionsqualität innerhalb des halben Jahres vom Liefertermin gefunden wird, ist die Firma für die Reparatur oder das Ersetzen sie verantwortlich.
