Stahlkolben 1.Stainless.
2. Empfindliche Aktion.
3. Lange Nutzungsdauer von Zeiten 100W.
4. Autokratische Spule ist nicht einfach zu brennen.
5. Nulldurchsickern.
6. Eine breite Palette von anwendbarem.
Einzelheiten zum Produkt
Herkunftsort: CHINA
Markenname: AFK
Zertifizierung: CE
Modellnummer: ZCF-15BGW
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Preis: verhandelbar
Verpackung Informationen: Expotrt-Verpackung
Lieferzeit: 1week
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000pc
Material: |
Edelstahl, Messing |
Portgröße: |
1/8" 1/4" 3/8" 1/2“ |
Druck: |
Hochdruck |
Medien: |
Gas |
Anwendung: |
General |
Name: |
Hochdruckmagnetventil |
Material: |
Edelstahl, Messing |
Portgröße: |
1/8" 1/4" 3/8" 1/2“ |
Druck: |
Hochdruck |
Medien: |
Gas |
Anwendung: |
General |
Name: |
Hochdruckmagnetventil |
Anwendung
Es ist im Aerospace, der Schiffbau weitverbreitet, petrochemisch, industriell
Öfen, Kessel, Wasserversorgung und Entwässerung, Heizung und Klimaanlage, Nahrung, medizinische Ausrüstung, Reinigungsanlage, Landschaftsbewässerung, Brunnen, Wasserrohrleitungssystem.
Produkt-Eigenschaften
Edelstahlkolben, empfindliche Aktion, lange Nutzungsdauer von Zeiten 100W; autokratische Spule ist nicht einfach zu brennen; nulldurchsickern; eine breite Palette von anwendbarem.
Funktions-Prinzip
: Die normalerweise geschlossene Art: wenn die Spule angezogen wird, ist die Hauptspule durch Mitteldruckventil-zuspule abgefallen, offen.
B. Die normalerweise offene Art: wenn die Spule angezogen wird, ist das Ventil geschlossen; die Spule wird abgeschnitten und der Hauptventileinsatz wird durch die differenziale Kraft des Mitteldrucks geöffnet.
Manuelle Steuerung
Wenn die Spule nicht heraus angezogen oder gebrannt wird, kann das Ventil manuell geöffnet sein, aber Handbuch im öffnenden Zustand, das Ventil kann nicht Steuerung.
Stahlkolben 1.Stainless.
2. Empfindliche Aktion.
3. Lange Nutzungsdauer von Zeiten 100W.
4. Autokratische Spule ist nicht einfach zu brennen.
5. Nulldurchsickern.
6. Eine breite Palette von anwendbarem.
: Die normalerweise geschlossene Art: wenn die Spule angezogen wird, ist die Hauptspule durch Mitteldruckventil-zuspule abgefallen, offen.
B. Die normalerweise offene Art: wenn die Spule angezogen wird, ist das Ventil geschlossen; die Spule wird abgeschnitten und der Hauptventileinsatz wird durch die differenziale Kraft des Mitteldrucks geöffnet.
Es ist im Aerospace, Schiffbau, petrochemische, Industrieöfen, Kessel, Wasserversorgung und Entwässerung, Heizung und Klimaanlage, Nahrung, medizinische Ausrüstung, Reinigungsanlage, Landschaftsbewässerung, Brunnen, Wasserrohrleitungssystem weitverbreitet.

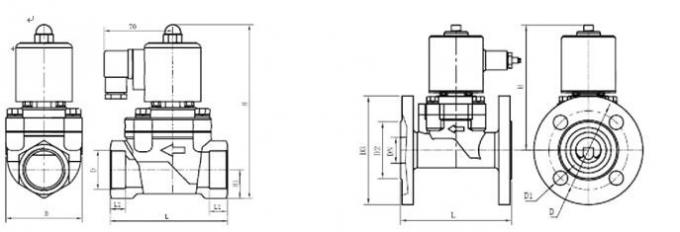

| DN | D |
L (Millimeter) |
L1 (Millimeter) |
H (Millimeter) |
H1 (Millimeter) |
B (Millimeter) |
L (Millimeter) |
L1 (Millimeter) |
H (Millimeter) |
H1 (Millimeter) |
B (Millimeter) |
||||||||||||||||
| 15 | G1/2 | 70 | 14 | 125 | 14 | 56 | |||||||||||||||||||||
| 20 | G3/4 | 85 | 15 | 150 | 16 | 56 | 100 | 16 | 145 | 25 | 70 | ||||||||||||||||
| 25 | G1 | 95 | 15 | 150 | 23 | 62 | 100 | 16 | 145 | 25 | 70 | ||||||||||||||||
| 32 | G1 1/4 | 115 | 18 | 165 | 28 | 75 | 120 | 20 | 160 | 33 | 85 | ||||||||||||||||
| 40 | G1 1/2 | 130 | 20 | 180 | 33 | 85 | 143 | 24 | 175 | 37 | 95 | ||||||||||||||||
| 50 | G2 | 145 | 20 | 195 | 41 | 100 | 155 | 24 | 185 | 44 | 125 | ||||||||||||||||
| materia | Edelstahl | Roheisen | |||||||||||||||||||||||||
| DN | L | D | D1 | D2 | D3 | H | L | D | D1 | D2 | D3 | H | |||||||||||||||
| 15 | 100 | Ø65 | 4-Ø14 | Ø46 | Ø89 | 135 | |||||||||||||||||||||
| 20 | 110 | Ø75 | 4-Ø14 | Ø56 | Ø99 | 140 | 130 | Ø85 | 4-Ø14 | Ø65 | Ø110 | 100 | |||||||||||||||
| 25 | 125 | Ø85 | 4-Ø14 | Ø65 | Ø110 | 145 | 130 | Ø85 | 4-Ø14 | Ø65 | Ø110 | 100 | |||||||||||||||
| 32 | 140 | Ø100 | 4-Ø16 | Ø76 | Ø137 | 155 | 150 | Ø100 | 4-Ø17 | Ø76 | Ø135 | 120 | |||||||||||||||
| 50 | 155 | Ø125 | 4-Ø16 | Ø100 | Ø152 | 170 | 175 | Ø125 | 4-Ø17 | Ø100 | Ø155 | 145 | |||||||||||||||
| 65 | 200 | Ø145 | 4-Ø18 | Ø118 | Ø179 | 195 | 235 | Ø145 | 4-Ø17 | Ø120 | Ø180 | 170 | |||||||||||||||
| 80 | 240 | Ø160 | 8-Ø18 | Ø132 | Ø194 | 220 | 270 | Ø160 | 8-Ø17 | Ø135 | Ø195 | 180 | |||||||||||||||
| 100 | 280 | Ø180 | 8-Ø18 | Ø156 | Ø223 | 240 | 300 | Ø180 | 8-Ø17 | Ø185 | Ø215 | 190 | |||||||||||||||
| 125 | 325 | Ø210 | 8-Ø18 | Ø184 | Ø248 | 250 | 380 | Ø210 | 8-Ø18 | Ø185 | Ø245 | 220 | |||||||||||||||
| 150 | 460 | Ø240 | 8-Ø22 | Ø211 | Ø280 | 330 | 440 | Ø240 | 8-Ø22 | Ø210 | Ø280 | 280 | |||||||||||||||
| 200 | 490 | Ø295 | 12-Ø22 | Ø266 | Ø340 | 350 | 580 | Ø295 | 8-Ø22 | Ø265 | Ø335 | 340 | |||||||||||||||
| Material | Edelstahl | Roheisen | |||||||||||||||||||||||||
