Einzelheiten zum Produkt
Herkunftsort: CHINA
Markenname: AFK
Zertifizierung: CE
Modellnummer: N-1
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Preis: verhandelbar
Verpackung Informationen: Expotrt-Verpackung
Lieferzeit: 1week
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 3000pc
Material: |
Edelstahl, 316L, rostfreies Steel304 316L |
Größe: |
1/4" Od x 1/4 männlicher NPT |
Medium: |
Gas |
Garantie: |
1-jährig |
Name: |

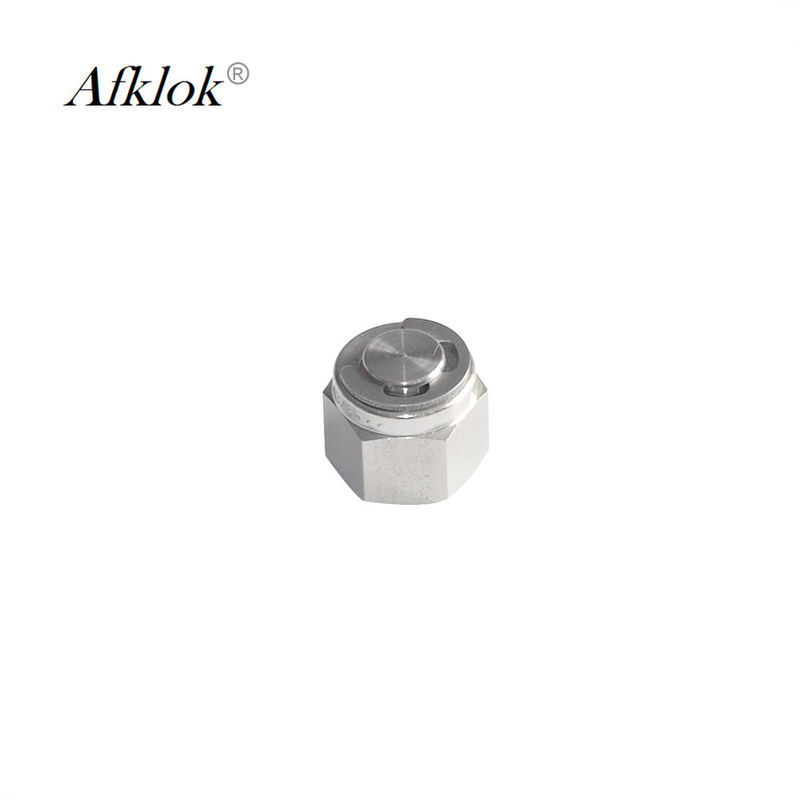

Zwingen-Nuss-Installationen |
Zustimmung: |
CER |
Material: |
Edelstahl, 316L, rostfreies Steel304 316L |
Größe: |
1/4" Od x 1/4 männlicher NPT |
Medium: |
Gas |
Garantie: |
1-jährig |
Name: |
Zwingen-Nuss-Installationen |
Zustimmung: |
CER |
Montagevorschriften
AFK-Zwingengelenk kann mit praktischen Werkzeugen schnell, leicht und zuverlässig installiert sein.
Sicherheitsanweisungen
Lassen Sie das System nicht ab, indem Sie die Überwurfmutter lösen oder indem Sie den Verband verstopfen.
Installieren Sie nicht oder ziehen Sie Verbindungsstücke fest, wenn es Druck im System gibt.
Vergewissern Sie sich, dass die Zwinge gegen die Schulter des Zwingenkörpers ist, bevor sie die Nuss festzieht.
Wenn Sie zum ersten Mal installieren, benutzen Sie das korrekte Lichtraumprofil, um das ausreichende Festziehen sicherzustellen.
Benutzen Sie immer das korrekte Fadendichtungsmittel auf sich verjüngenden Rohrgewinden.
Mischen Sie nicht die Zwinge, die Zwinge, die Nuss und den gemeinsamen Körper, die von den verschiedenen Materialien oder durch verschiedene Hersteller gemacht werden.
Drehen Sie nicht den gemeinsamen Körper. Stattdessen Verlegenheit der gemeinsame Körper und die Nuss drehen.
Vermeiden Sie unnötige Zerlegung von unbenutzten Gelenken.
Benutzen Sie nur lang verringern Gelenk in der AFK-Innengewindebeendigung.
| Zwingennuß (britisches System) | |||||
| Grundlegendes Auftragsmodell |
T Umkleidender Außendurchmesser |
F | L | ||
| Zoll | Millimeter | Zoll | Zoll | Millimeter | |
| SS-N-T1 | 1/16 | 1,58 | 5/16 | .31 | 7,87 |
| SS-N-T2 | 1/8 | 3,17 | 7/16 | .47 | 11,93 |
| SS-N-T3 | 3/16 | 4,76 | 1/2 | .47 | 11,93 |
| SS-N-T4 | 1/4 | 6,35 | 9/16 | .50 | 12,70 |
| SS-N-T5 | 5/16 | 7,93 | 5/8 | .53 | 13,46 |
| SS-N-T6 | 3/8 | 9,52 | 11/16 | .56 | 14,22 |
| SS-N-T8 | 1/2 | 12,70 | 7/8 | .69 | 17,52 |
| SS-N-T10 | 5/8 | 15,87 | 1 | .69 | 17,52 |
| SS-N-T12 | 3/4 | 19,05 | 1 1/8 | .69 | 17,52 |
| SS-N-T14 | 7/8 | 22,22 | 1 1/4 | .69 | 17,52 |
| SS-N-T16 | 1 | 25,40 | 1 1/2 | .81 | 20,57 |
| SS-N-T20 | 1 1/4 | 31,75 | 1 7/8 | 1,25 | 31,75 |
| SS-N-T24 | 1 1/2 | 38,10 | 2 1/4 | 1,50 | 38,10 |
| SS-N-T32 | 2 | 50,80 | 3 | 2,06 | 52,32 |
| Zwingennuß (britisches System) | |||
| Grundlegendes Auftragsmodell |
T Umkleidender Außendurchmesser |
F | L |
| Millimeter | Millimeter | Millimeter | |
| SS-N-T2M | 2 | 12 | 11,9 |
| SS-N-T3M | 3 | 12 | 11,9 |
| SS-N-T4M | 4 | 12 | 11,9 |
| SS-N-T6M | 6 | 14 | 12,7 |
| SS-N-T8M | 8 | 16 | 13,5 |
| SS-N-T10M | 10 | 19 | 15,1 |
| SS-N-T12M | 12 | 22 | 17,4 |
| SS-N-T14M | 14 | 25 | 17,4 |
| SS-N-T15M | 15 | 25 | 17,4 |
| SS-N-T16M | 16 | 25 | 17,4 |
| SS-N-T18M | 18 | 30 | 17,4 |
| SS-N-T20M | 20 | 32 | 17,4 |
| SS-N-T22M | 22 | 32 | 17,4 |
| SS-N-T25M | 25 | 38 | 20,6 |
| SS-N-T38M | 38 | 60 | 40,6 |
| SS-N-T50M | 50 | 3 Zoll | 54,0 |
L
