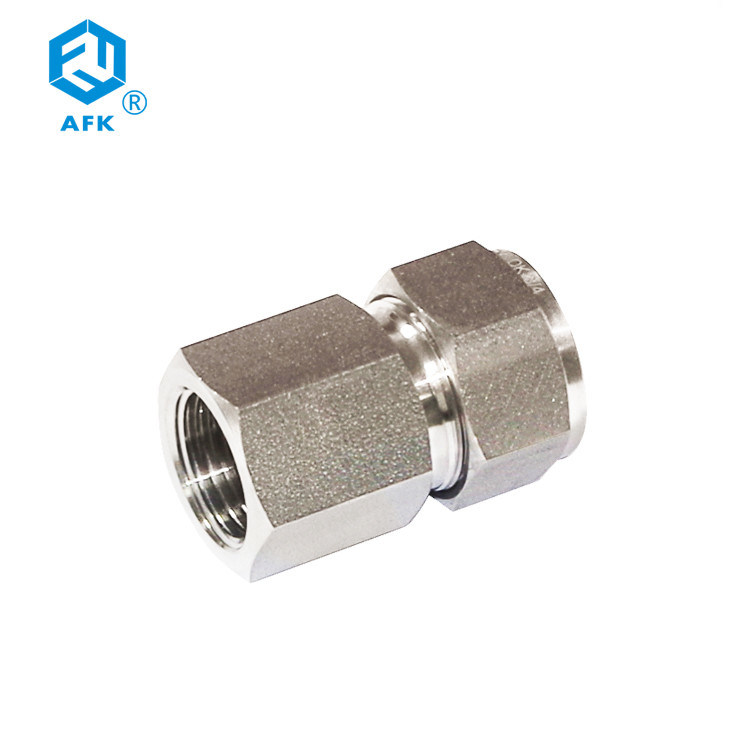

Npt-Faden-Edelstahl-Verbindungsstück-kundenspezifische Zwinge schmiedete

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: AFK

Zertifizierung: CE

Modellnummer: FC

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1~10

Preis: verhandelbar

Verpackung Informationen: Expotrt-Verpackung

Lieferzeit: 1week

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 5000pc

Das Beste machen Preis

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Kundenspezifisches Zwingen-Edelstahl-Verbindungsstück, Npt-Faden-Edelstahl-Verbindungsstück, Geschmiedetes Metallrohr-Verbindungsstück


Material:	Edelstahl, Edelstahl 304 oder 316, rostfreies Steel304 316L	Hauptcode:	Andere
Verbindung:	Männlich, weiblich	Techniken:	Geschmiedet
Faden:	Npt	Medium:	Wasser, Gas
Garantie:	1-jährig	Siez:	1/4, 1/8, 1/2, 3/4

Material:	Edelstahl, Edelstahl 304 oder 316, rostfreies Steel304 316L
Hauptcode:	Andere
Verbindung:	Männlich, weiblich
Techniken:	Geschmiedet
Faden:	Npt
Medium:	Wasser, Gas
Garantie:	1-jährig
Siez:	1/4, 1/8, 1/2, 3/4

Beschreibung

Npt-Faden-Edelstahl-Verbindungsstück-kundenspezifische Zwinge schmiedete

Komponenten des Zwingen-Gelenkes

AFK-Zwingengelenk wird aus vorderer Zwinge, hinterer Zwinge, Zwingennuß und gemeinsamem Körper verfasst. Moderner Entwurf und strenge Qualitätskontrolle garantieren, dass die Rohrverbindung vollständig unter der korrekten Installation versiegelt wird.

Eigenschaften des AFK-Zwingengelenkes

einfach, richtig zu installieren;

Installation überträgt das Drehungskabinett nicht auf Zwinge.

Npt-Faden-Edelstahl-Verbindungsstück-kundenspezifische Zwinge schmiedete 0

Auswahl-Tabelle

Teilnummer.	Rohr Od T		P NPT	Maße (Millimeter)
	Rohr Od T			E Min.	h		H		F	Ich	L
	Zoll	Millimeter		E Min.	Zoll	Millimeter	Zoll	Millimeter	F	Ich	L
FC-0202N	1/8	3,17	1/8	2,3	9/16	14,28	7/16	11,11	12,7	22,1	28,7
FC-0204N	1/8	3,17	1/4	2,3	3/4	19,05	7/16	11,11	12,7	26,9	33,5
FC-0302N	3/16	4,76	1/8	3,0	9/16	14,28	1/2	12,70	13,7	23,1	29,7
FC-0402N	1/4	6,35	1/8	4,8	9/16	14,28	9/16	14,28	15,2	23,9	31,2
FC-0404N	1/4	6,35	1/4	4,8	3/4	19,05	9/16	14,28	15,2	28,4	35,8
C-0406N	1/4	6,35	3/8	4,8	7/8	22,22	9/16	14,28	15,2	30,2	37,6
FC-0408N	1/4	6,35	1/2	4,8	1-1/16	26,98	9/16	14,28	15,2	35,1	42,4
FC-0502N	5/16	7,93	1/8	6,4	9/16	14,28	5/8	15,87	16,3	24,6	32,0
FC-0504N	5/16	7,93	1/4	6,4	3/4	19,05	5/8	15,87	16,3	29,5	36,8
FC-0602N	3/8	9,52	1/8	7,1	5/8	15,87	11/16	17,46	16,8	25,4	32,8
FC-0604N	3/8	9,52	1/4	7,1	3/4	19,05	11/16	17,46	16,8	30,2	37,6
FC-0606N	3/8	9,52	3/8	7,1	7/8	22,22	11/16	17,46	16,8	31,8	39,1
FC-0608N	3/8	9,52	1/2	7,1	1-1/16	26,98	11/16	17,46	16,8	36,6	43,9
FC-0612N	3/8	9,52	3/4	7,1	1-5/16	33,33	11/16	17,46	16,8	40,4	47,8
FC-0804N	1/2	12,70	1/4	10,4	13/16	20,63	7/8	22,22	22,9	30,2	40,4
FC-0806N	1/2	12,70	3/8	10,4	7/8	22,22	7/8	22,22	22,9	31,8	41,9
FC-0808N	1/2	12,70	1/2	10,4	1-1/16	26,98	7/8	22,22	22,9	36,6	46,7
FC-0812N	1/2	12,70	3/4	10,4	1-5/16	33,33	7/8	22,22	22,9	38,1	48,3
FC-1006N	5/8	15,87	3/8	12,7	15/16	23,81	1	25,40	24,4	31,8	41,9
FC-1008N	5/8	15,87	1/2	12,7	1-1/16	26,98	1	25,40	24,4	36,6	46,7
FC-1208N	3/4	19,05	1/2	15,7	1-1/16	26,98	1-1/8	28,57	24,4	36,6	46,7
FC-1212N	3/4	19,05	3/4	15,7	1-5/16	33,33	1-1/8	28,57	24,4	38,1	48,3
FC-1412N	7/8	22,22	3/4	18,3	1-5/16	33,33	1-1/4	31,75	25,9	39,6	49,8
FC-1612N	1	25,40	3/4	22,4	1-3/8	34,92	1-1/2	38,10	31,2	41,1	53,3
FC-1616N	1	25,40	1	22,4	1/5-8	41,27	1-1/2	38,10	31,2	50,0	62,2
FC-2020N	1-1/4	31,75	1-1/4	27,7	2-1/8	53,98	1-7/8	47,63	41,1	52,6	74,7
FC-2424N	1-1/2	38,10	1-1/2	34,0	2-3/8	60,33	2-1/4	57,15	50,0	56,1	83,3
FC-3232N	2	50,80	2	46,0	2-7/8	73,03	3	76,20	67,6	64,3	101,6
