Einzelheiten zum Produkt
Herkunftsort: China
Markenname: AFK
Zertifizierung: CE
Modellnummer: BV
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1~10
Preis: verhandelbar
Verpackung Informationen: Expotrt-Verpackung
Lieferzeit: 1week
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000pc
Material: |
Edelstahl |
Struktur: |
Ball |
Portgröße: |
1/4" |
Druck: |
3000psi |
Temperatur von Medien: |
Normale Temperatur |
Standard- oder nichtstandardisiert: |
Standard |
Medien: |
Wasser, Gas, Öl |
Anwendung: |
General |
Größe: |
1/4" NPT |
Ventilart: |
Weise 2 |
Material: |
Edelstahl |
Struktur: |
Ball |
Portgröße: |
1/4" |
Druck: |
3000psi |
Temperatur von Medien: |
Normale Temperatur |
Standard- oder nichtstandardisiert: |
Standard |
Medien: |
Wasser, Gas, Öl |
Anwendung: |
General |
Größe: |
1/4" NPT |
Ventilart: |
Weise 2 |

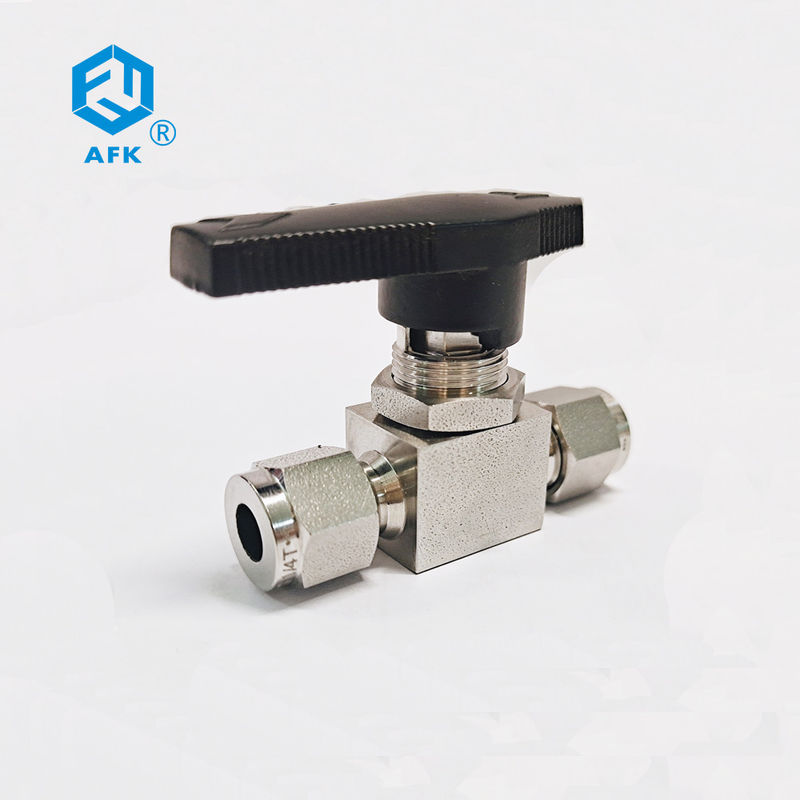

Eigenschaften des Edelstahl-Kugelventils
Schwarze Griffe mit Pfeil zeigen Strömungsrichtung als Standard an; Metall behandelt für Wahl
Verpackender Bolzen erlaubt einfache verpackende Anpassung
Besteigbarer bidirektionaler Fluss der Platte. Mikro-fertiger sich hin- und herbewegender Ball stellt den abgestellten Leckbeweis sicher
Endanschlüsse verfügbar mit AFK-Rohrstutzen, weiblichem u. Außengewinde BSPT oder NPT
Eigenschaften des Edelstahl-Kugelventils
AN/AUS-Service-Kugelventil mit dem Muster mit 2 Möglichkeiten
Ablenkerservice-Kugelventil mit dem Muster mit 3 Möglichkeiten
Körpermaterial im Edelstahl SS316/316L
Maximum erlaubte Funktionsdruck: 50kg, 3000psig, 6000psig und 10000psig
Mit Viton-O-Ring
Fabrik 100% prüfte
Seat-Material-Eigenschaften
Ptfe
Allgemeines Sitzmaterial benutzt in vielen Kugelventilen. Passend für fast alle Anwendungen.
TFM1600
Geändertes PTFE. Ausgezeichnetes Sitzmaterial für Reinheitsanwendungen. Sehr niedriges Restmaterial während der Operation.
Niedrigeres Deformationsverhältnis als PTFE, aber Hochdruck- und Temperaturbewertung als PTFE. Chemikalienbeständigkeitsgleichgestelltes zu PTFE-Material.
Flüchtiger Blick
Ausgezeichnetes Sitzmaterial für Hochdruck- und Temperaturanwendungen. Ausgezeichnete Chemikalienbeständigkeit. Kann im Heißwasser oder im Dampf ohne dauerhaften Verlust in den physikalischen Eigenschaften ununterbrochen verwendet werden. Hochfest für feindliche Umwelt und Hochdruck.
Produkt-Beschreibung
| Produkt-Name | Mini Instructment High Pressure Ball-Ventil |
| Material | Edelstahl |
| Farbe | Nickel weiß |
| Standard | GB |
| Druck | 1000psi, 3000psi, 6000psi |
| Temperatur | 121℃ |
| Faden | JRC, NPT, BSP |
| Art | Anschl. /Size | Öffnung |
Maße (Millimeter)
|
|||||||||
| Einlass/Ausgang | Millimeter | In. | B | C | D | E | F | Platten-Loch-Größe | Max Panel Thickness | |||
|
AFK-ROHRSTUTZEN
|
Bruchstückweise | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2“ | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Metrisch | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| AUSSENGEWINDE | Bruchstückweise | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,4 | 29,2 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2“ | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| AUSSENGEWINDE | Bruchstückweise | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,0 | 40,0 | 12,0 | 75 | 45 | 15,8 | 7,0 | ||
| 1/2“ | 10,0 | 0,39 | 64,0 | 32,0 | 42,3 | 43,5 | 75 | 45 | 15,8 | 6,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
